如何在Draftsman中创建PCB拼板制造图纸

PCB拼板需要制作图纸，就像任何其他将进入生产的PCB一样。单个PCB的制作图纸只显示单个PCB的钻孔和板特征，但这些需要合并到整个拼板的单一图纸中。根据公司或制造商的不同，一些设计团队需要接手创建拼板图纸，包括指定分板方法和板在拼板中的排列。 如果您的设计团队将创建拼板，您可以在Altium Designer中使用一整套原生设计工具。另一个选项是将拼板图纸导出到另一个程序（最常见的是AutoCAD），以便以自定义格式完成拼板或将其与其他数据（如机械图）编译。以下是您如何在Altium Designer中创建您的图纸格式并导出所需的拼板图纸。

开始制作拼板图纸

在本文中，我将展示一个由Zach Peterson提供的示例项目。该项目是一个LED连接器板，它很好地概述了拼板制作图纸创建过程。 在您开始创建拼板之前，您应该首先回答一些重要问题：

• 您计划如何分板PCB？
• 您的制造商支持哪些拼板尺寸？
• 他们是否指定了工具孔和V槽切割要求？
• 拼板是否需要基准点？
• 如果拼板中使用了插接式路由，工具尺寸是多少？

如果您能获取这些信息，那么您将有足够的数据开始创建您自己的拼板。

从嵌入式板阵列开始拼板

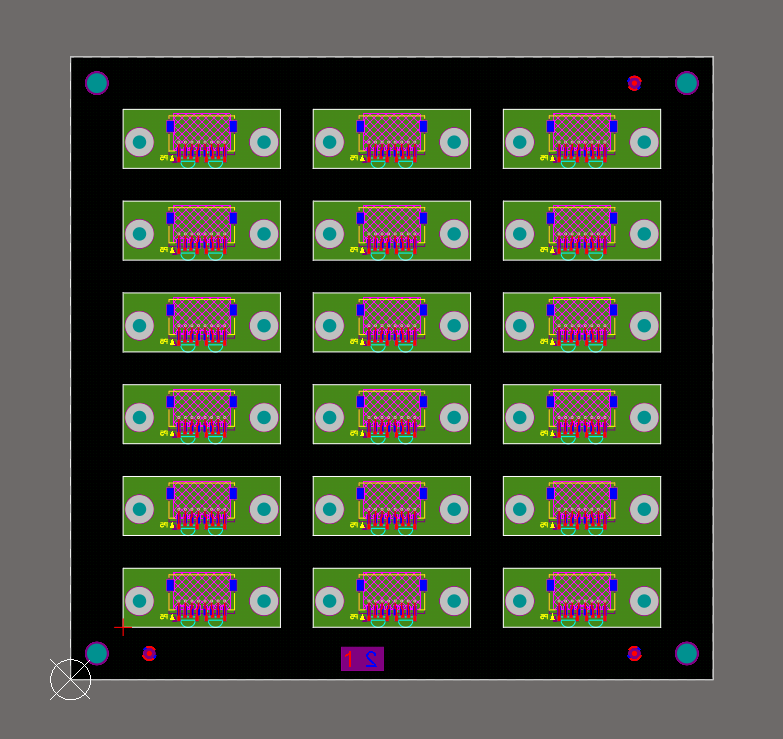

在Altium Designer内部，我们想要用来创建拼板的主要工具是嵌入式板阵列。这为您提供了一个起始板排列，您可以开始添加工具孔、尺寸、基准点、层号蚀刻和丝印标记。

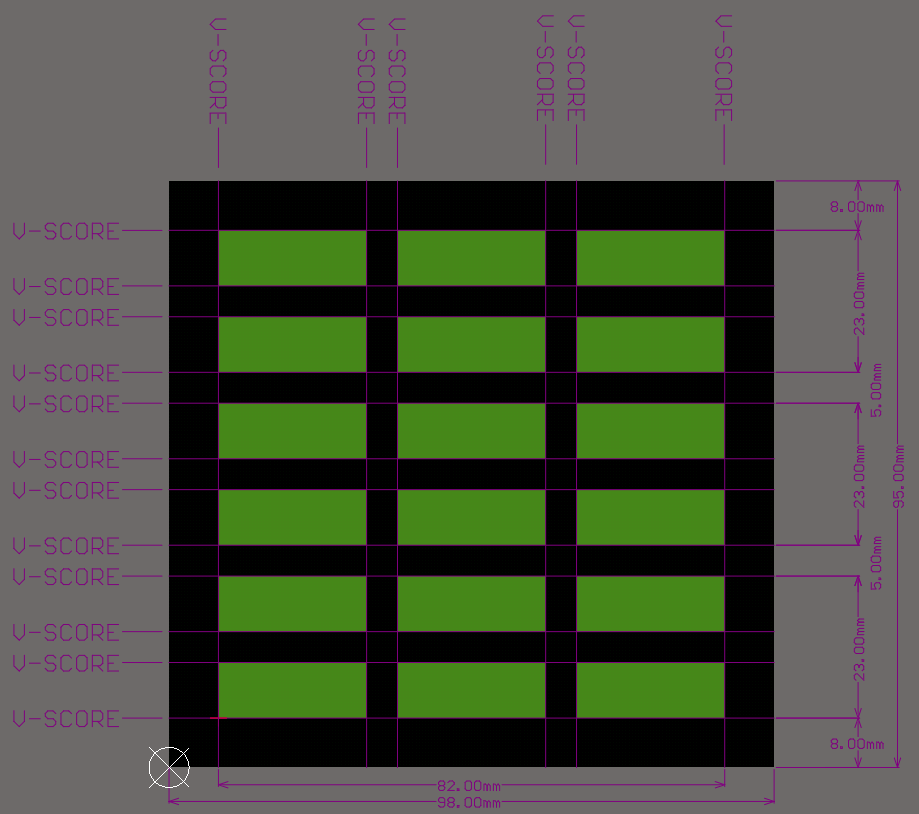

一旦在PCB编辑器中放置了嵌入式板阵列对象，就可以在PCB拼板中添加任何鼠标咬合或V槽的位置。放置鼠标咬合涉及在拼板中放置切口，并在连接板的剩余标签区域绘制钻孔点。这在这篇文章中讨论。 在上面的例子中，我们将在PCB上添加V型刻线，以指示分板线。请注意，V型刻线需要在工具周围留出一定的间隙，以便为V型刻刀的尺寸和板轮廓周围的铜留出空间。在上面的例子中，没有平面或浇注，所以附近的铜或组件将有足够的间隙。 V型刻线在机械层中标记，如下所示。正如我们将立即看到的，将其复制到钻孔图层可能是有用的。

因为PCB和工具的钻孔将自动填充到钻孔图层，这完成了面板的制造特性。一些制造商提供模板（例如，DXF或DWG文件），可以用来创建如上所示的面板图纸，这将被导入到机械层以开始。

在Draftsman中创建面板图纸

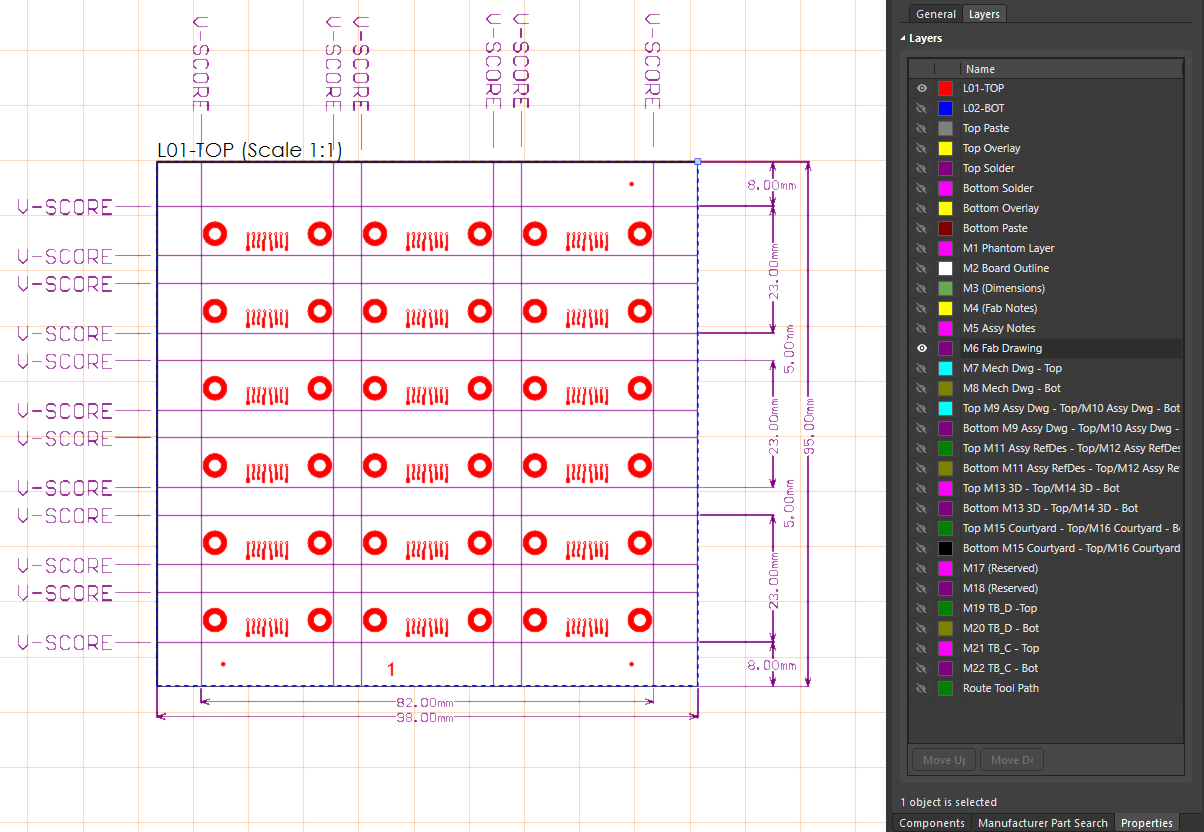

Draftsman将PCB面板视为任何其他PCB，并且可以将各种视图导入到draftsman图纸中。这包括标准的钻孔图视图，其中显示了用于制造的钻孔符号，以及钻孔表、装配视图、制造视图等。 要将尺寸化的V型刻线放入面板制造图纸中，您可以使用板材制造视图。这将强制V型刻线在与顶层仍然可见的孤立视图中显示。为此，在Draftsman文档中放置一个制造视图，并打开Fab Drawing层。这将显示顶部蚀刻层中的V型刻线和铜。现在很清楚，您是从顶部看着面板，所有V型刻线都清晰地标记和尺寸化了。

在PCB面板制造图纸中，仍然需要包括其他特性，包括：

• 堆叠图显示层、厚度、Dk值或产品名称和Gerber层扩展名
• 制造说明，指定将如何构建和验证板
• 一个清晰标记钻孔符号和公差的钻孔表
• 带有项目信息、公司信息和可追溯性文档的标题块
• 每层上受控阻抗要求的任何信息

如果您想要一个包含PCB面板特性的综合钻孔视图，这就是将尺寸和V型刻线复制到钻孔图层的地方。这允许您使用PCB编辑器中的机械层创建面板制造图纸的所有内容。

在PCB编辑器中完成所有操作

如果你不喜欢Draftsman，或者你更喜欢在一个窗口中完成所有操作，你仍然可以在PCB编辑器中绘制出面板制造图。为此，你可以在机械层应用你的绘图块、面板制造注释、堆叠图等，并切换这些在PCB中可见。一旦完成，仍然可以如上所述导出到一个合并的DXF文件。这仍然是许多公司的常见做法，DXF导出仍然允许其他学科在包含PCB数据的标准文件中工作。
