将单位从毫米切换到密耳以及其他PCB设计测量首选项

您的PCB布局必须准确反映您的最终设计，并且应遵循指定的单位比例。在Altium Designer中，有一些简单的方法可以在您处理PCB布局时以及创建电路原理图中设置单位。下面的简短指南显示了如何在原理图编辑器和PCB编辑器中从毫米切换到密耳。用户可以实时（在处理PCB布局时）或者通过原理图和PCB中的首选项对话框执行此操作。

在设计过程中切换单位的最快方法

Altium Designer提供两种单位系统：毫米和密耳。这些是大多数元件数据表和机械图纸以及用于PCB装配的Gerber文件中使用的标准单位。对于任何想在设计过程中切换单位的人来说，最快的方法取决于您是在PCB编辑器还是原理图编辑器中。

• 在原理图编辑器中 — 使用视图 --> 切换单位菜单选项以更改单位
• 在PCB编辑器中 — 有三个选项：
  • 按下键盘上的“Q”按钮
  • 按下键盘上的“V”，然后按下“U”
  • 使用视图 --> 切换单位菜单选项

除了PCB编辑器中的两个热键选项外，Altium Designer还可以使用许多其他热键以帮助自动执行大量任务。您可以在本文中看到一些我最喜欢的热键。

除了这些选项之外，用户还可以使用首选项对话框，在原理图编辑器中设置或切换单位，或者使用PCB编辑器中的属性面板。

在首选项中切换单位

在原理图中从毫米切换为密耳

当您第一次打开Altium Designer时，甚至在移动到捕捉网格之前，您可以设置一些首选项以在原理图中工作。单击Altium Designer右上角的齿轮可以找到这些首选项，如下所示。您还可以转到“工具”下拉菜单并选择“首选项”，在打开原理图的情况下访问这些首选项。

在Altium Designer中打开首选项对话框

首选项对话框支持您设定Altium Designer中的不同工具在首次打开时如何运行。在原理图中，您可以为几乎所有内容设置行为，从工作表模板到如何放大至PCB库元件。PCB测量单位也有不同的设置，如下所示。

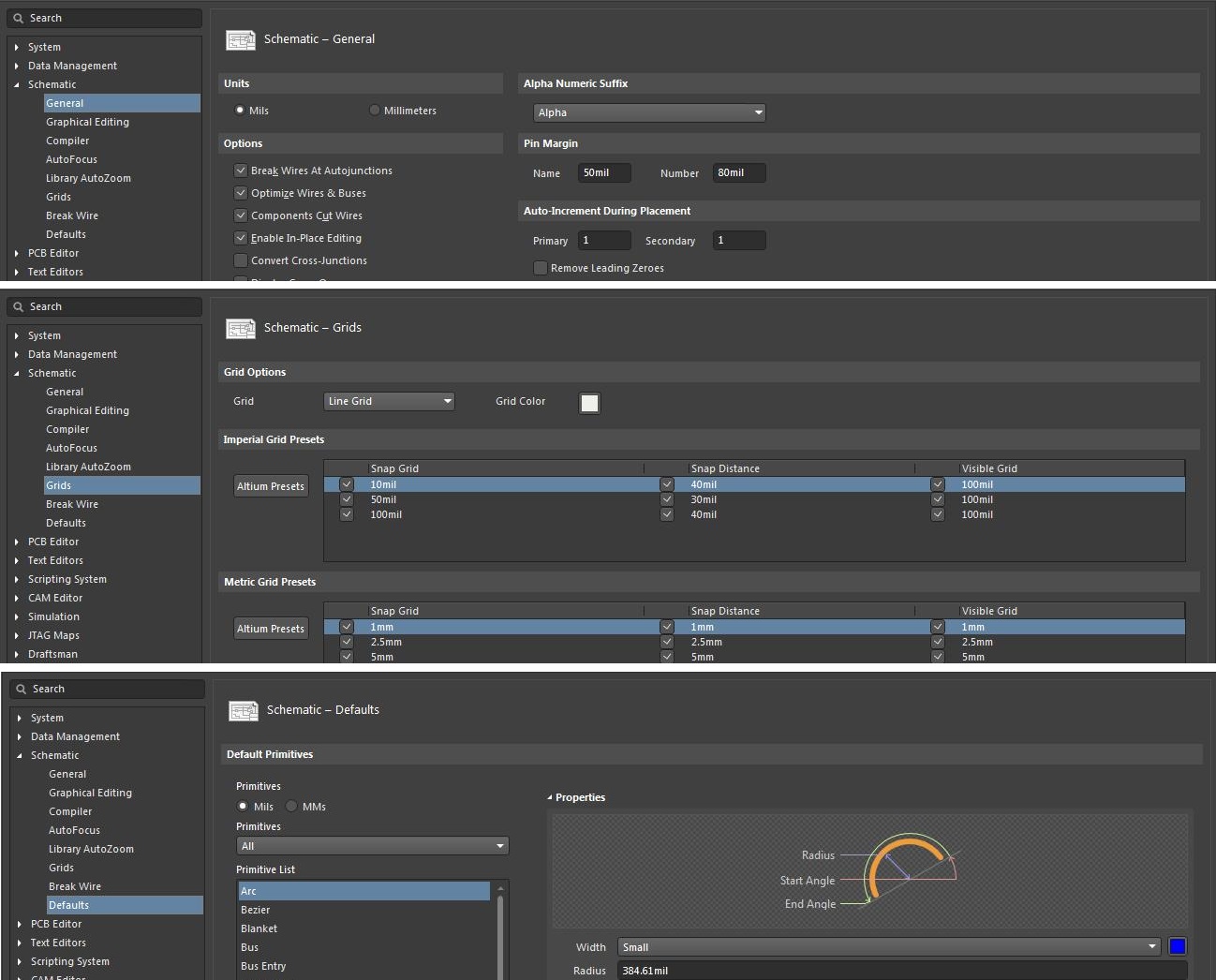

您可以在三个不同的区域设置Altium Design原理图首选项中的单位

在上图中，您可以看到三个不同的区域，您可以在其中为Altium Designer中的新原理图设置单位首选项。第一个是原理图的主要单位，可以在首选项对话框的“常规”设置中找到。第二个允许您为网格设置单位首选项，而第三个则用于设置默认原始对象的单位。

不过，在原理图中工作时，您并不局限于在首选项中设置的PCB测量单位。使用“视图”下拉菜单中的“切换单位”命令，即可在工作时轻松地即时更改单位。仔细观察下图，您可以在下拉菜单中看到该命令。请注意，“单位”中的“U”带有下划线。这表明您也可以在按键组合中使用此字母以切换单位。在这种情况下，命令位于“视图”下拉菜单中，因此您需要使用“vu”组合键以更改单位。

“视图”下拉菜单中的“切换单位”命令

在PCB布局中从毫米切换到密耳

在Altium Designer的PCB布局方面，情况有些不同。在Altium Designer的PCB编辑器的旧版本中，单位在“电路板选项”菜单中发生了更改。现在，它已移至属性面板，您可以从“面板”按钮访问该面板。我们应该提到的另一件事是，Altium Designer现在将测量单位称为“MM”（毫米）或“Mil”（密耳）单位，而不是“公制”和“英制”。

如果您希望更改PCB编辑器的测量值，如果您需要以英制单位来演示元件或迹线，那么您将需要找到您的电路板选项。要更改电路板的测量单位，请打开“属性”面板，然后向下滚动到底部。您可以在“属性”面板的“其他”部分找到这些单位，如下图所示。

Altium Designer布局工具属性面板中的单位切换

更改单位时，会话窗口左下角显示的位置和格网数据将更新。查看下方图片，在我们从一种测量单位切换到另一种测量单位时，您可以看到数据的差异。这种数据显示也位于原理图编辑器的同一位置。

显示在Altium Designer中使用的PCB测量单位

还有一些其他方法可以更改Altium Designer布局工具中的测量单位。您可以使用位于“视图”下拉菜单中的“切换单位”命令，如下所示。与原理图一样，您也可以使用键盘上的“V”+“U”快捷键组合以更改单位。您还可以在布局中使用其他选项来更改单位，即使用键盘上的“Q”。

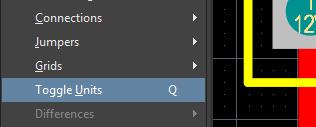

Altium Designer布局工具中的“视图 > 切换单位”命令

在Altium Designer中还有其他位置，您也可以在其中更改测量单位。例如，层堆栈管理器支持您切换单位以开发叠层。

简化控制，提高工作效率

除了您正在使用的单位之外，Altium Designer还为您提供了许多其他简化的控件以改变工作环境。无论是设置还是切换，您对所使用的捕捉网格都拥有难以置信的控制权。在布局中，您可以使用“视图配置”面板控制图层的显示并在图层之间切换，该面板可通过小写的“L”快捷键轻松访问。要在2D和3D之间切换，请使用如下所示的“视图”下拉菜单，或者干脆使用“2”或“3”快捷键。

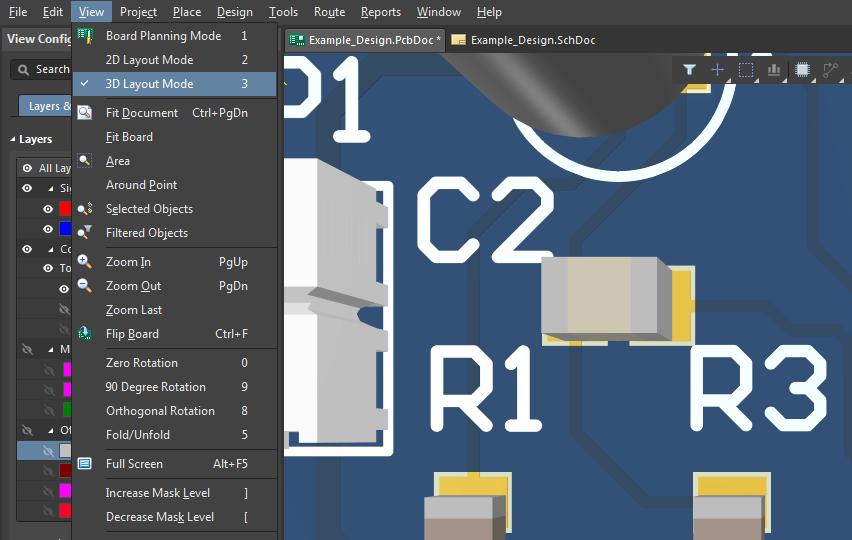

在Altium Designer中，您可以在2D和3D视图之间轻松切换
